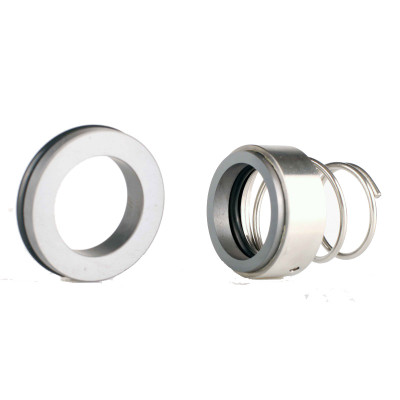

Type 75 Component Seals

Type 82 Component Seals

Type 83 Component Seals

Type 83 Component Seals

Type 83 Component Seals

Operating Limits

Pressure : 10 bar
Temperature : -30 °C – 204 °C ( Viton )
Speed : 15 m/s

Faces

Carbon vs Ceramic
Silicon vs Silicon
Tungsten vs Tungsten

Elastomer

Supplied in Viton as standard
Nitrile and EPDM available on request

d1	d3	d6	d7	L1	L2	L3
10	19	14	18,1	15	5,5	4
11	21	16,5	20,6	18	5,5	4
12	21	16,5	20,6	18	5,5	4
13	23	19	23,1	22	6	4
14	23	19	23,1	22	6	4
15	24	21	26,9	22	7	5
16	26	21	26,9	23	7	5
17	26	21	26,9	23	7	5
18	29	25	30,9	24	8	5
19	31	25	30,9	25	8	5
20	31	25	30,9	25	8	5
21	33	30	35,4	25	8	5,5
22	33	30	35,4	25	8	5,5
23	35	30	35,4	27	8	5,5
24	35	30	35,4	27	8	5,5
25	36	33	38,2	27	8,5	5,5
26	36	33	38,2	27	8,5	5,5
27	36	33	38,2	27	8,5	5,5
28	40	38	43,3	29	9	5,5
29	43	38	43,3	30	9	5,5
30	43	38	43,3	30	9	5,5
31	46	38	43,3	30	9	5,5
32	46	38	43,3	30	9	5,5
33	46	45	53,5	39	11,5	7,5
34	49	45	53,5	39	11,5	7,5
35	49	45	53,5	39	11,5	7,5
36	49	45	53,5	39	11,5	7,5
37	49	45	53,5	39	11,5	7,5
38	53	52	60,5	39	11,5	7,5
39	56	52	60,5	39	11,5	7,5
40	56	52	60,5	39	11,5	7,5
41	56	52	60,5	39	11,5	7,5
42	59	52	60,5	39	11,5	7,5
43	59	52	60,5	39	11,5	7,5
44	61	57	65,5	41	11,5	7,5
45	61	57	65,5	41	11,5	7,5
46	61	57	65,5	41	11,5	7,5
47	64	57	65,5	41	11,5	7,5
48	64	57	65,5	41	11,5	7,5
49	64	57	65,5	41	11,5	7,5
50	66	64	72,5	45	11,5	7,5
55	71	64	72,5	47	11,5	7,5
60	78	72	79,3	49	11,5	7,5
65	84	77	84,5	51	11,5	7,5
70	89,6	82	89,5	51	11,5	7,5

Download the Component Seal Type 83 Spec Sheet
