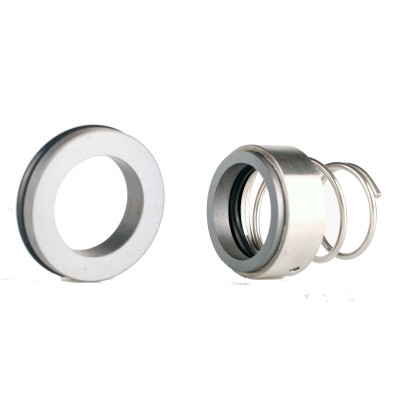

Type 82 Component Seals

Type 82 Component Seals

Type 82 Component Seals

Operating Limits

Pressure : 10 bar
Temperature: -20 °C – 204 °C ( Viton )
Speed : 15 m/s

Faces

Carbon vs Stainless Steel
Silicon vs Silicon
Tungsten vs Tungsten

Elastomer

Supplied in Viton as standard
Nitrile and EPDM available on request

d	d1	d2	d3	L1	L2	L3	L4
10	19	15,5	19,2	22,6	15,5	7,1	9
12	21	17,5	21,6	23,6	16	7,6	10
14	23	20,5	24,6	24,1	16,5	7,6	10
16	26	22	28	27	18	9	11,5
18	29	24	30	29,5	19,5	10	12,5
20	31	29,5	35	31,5	22	9,5	12,5
22	33	29,5	35	31	21,5	9,5	12,5
24	35	32	38	33	23,5	9,5	12,5
25	36	32	38	36	26,5	9,5	12,5
28	40	36	42	37,5	26,5	11	14
30	43	39,2	45	37,5	26,5	11	14
32	46	42,2	48	39,5	28,5	11	14
33	47	44,2	50	40	28,5	11,5	14,5
35	49	46,2	52	40	28,5	11,5	14,5
38	53	49,2	55	45	33,5	11,5	14,5
40	56	52,2	58	47,5	36	11,5	14,5
43	59	53,3	62	52,8	38,5	14,3	17
45	61	55,3	64	53,8	39,5	14,3	17
48	64	59,7	68,4	60,3	46	14,3	17
50	66	80,8	69,3	59,3	45	14,3	17
53	69	63,8	72,3	61,3	47	14,3	17
55	71	66,5	75,4	64,3	49	15,3	18
58	76	69,5	78,4	70,3	55	15,3	18
60	78	71,5	80,4	70,3	55	15,3	18
63	83	74,5	83,4	70,3	55	15,3	18
65	84	76,5	85,4	70,3	55	15,3	18
68	88	82,7	91,5	71	55	16	19
70	90	83	92	72,3	57	15,3	18
75	98	90,2	99	77,3	62	15,3	18
80	100	95,2	104	78,1	61,8	16,3	19

Download the Component Seal Type 82 Spec Sheet
