Type 34 Component Seals

Type 51 Component Seals

Type 50 Component Seals

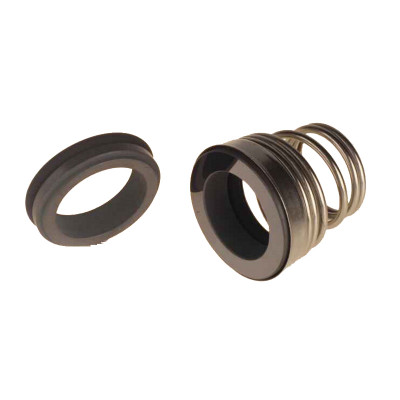

Type 50 Component Seals

Type 50 Component Seals

Operating Limits

Pressure: 10 bar
Temperature: -40 °C – 180 °C ( Nitrile )
Speed: 12 m/s

Faces

Carbon vs Ceramic
Silicon vs Silicon

Elastomer

Supplied in Viton as standard
Nitrile and EPDM available on request

d	d1	d6	d7	L1	L2	L3
10	20	14	18,1	15	5,5	4
11	22	16,5	20,6	18	5,5	4
12	22	16,5	20,6	18	5,5	4
13	25	19	23,1	22	6	4
14	25	19	23,1	22	6	4
15	29	21	26,9	22	7	5
16	29	21	26,9	23	7	5
17	29	21	26,9	23	7	5
18	33	25	30,9	24	8	5
19	33	25	30,9	25	8	5
20	33	25	30,9	25	8	5
21	38	30	35,4	25	8	5,5
22	38	30	35,4	25	8	5,5
23	38	30	35,4	27	8	5,5
24	38	30	35,4	27	8	5,5
25	40	33	38,2	27	8,5	5,5
28	46	38	43,3	29	9	5,5
29	46	38	43,3	30	9	5,5
30	46	38	43,3	30	9	5,5
32	46	38	43,3	30	9	5,5
33	48	45	53,5	39	11,5	7,5
35	50	45	53,5	39	11,5	7,5
38	58	52	60,5	39	11,5	7,5
40	58	52	60,5	39	11,5	7,5

Download the Component Seal Type 50 Spec Sheet
