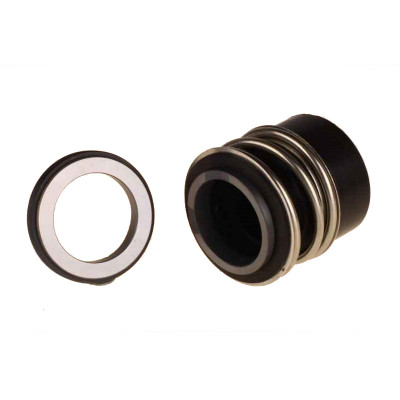

Type 13 Component Seals

Type 13 Component Seals

Type 13 Component Seals

Operating Limits

Pressure: 12 bar
Temperature: -30 °C – 204 °C ( Viton )
Speed: 10 m/s

Faces

Carbon vs Ceramic
Silicon vs Silicon
Tungsten vs Tungsten

Elastomer

Supplied in Viton as standard
Nitrile and EPDM available on request

d	d1	L
10	22,5	33,4
12	25	33,4
14	28,5	33,4
15	28,5	33,4
16	28,5	33,4
18	32	37,5
19	37	37,5
20	37	37,5
22	37	37,5
24	42,5	42,5
25	42,5	42,5
28	49	42,5
30	49	42,5
32	53,5	47,5
33	53,5	47,5
35	57	47,5
38	59	46
40	62	46
42	65,5	51
43	65,5	51
45	68	51
48	70,5	51
50	74	50,5
53	78,5	59
55	81	59
58	85,5	59
60	88,5	59
65	93,5	69
68	96,5	68,7
70	99,5	68,7
75	107	68,7
80	112	78
85	120	76
90	127	76
95	132	76
100	137	76

Download the Component Seal Type 13 Spec Sheet
