Type 1 S Component Seals

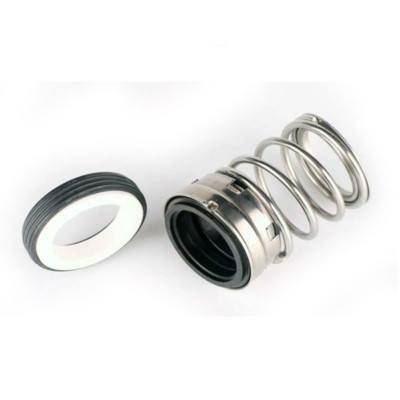

Type 10 Component Seal

Type 10 Component Seal

Type 10 Component Seal

Operating Limits

Pressure: 28 bar
Temperature: -30 °C – 204 °C ( Viton )
Speed: 15 m/s

Faces

Carbon vs Ceramic
Silicon vs Silicon
Tungsten vs Tungsten

Elastomer

Supplied in Viton as standard
Nitrile and EPDM available on request

INCHES	d	d1	d7	L1	L2	L3
5/8”	15,8	27,8	30,95	43,62	33,3	10,32
3/4”	19	30,9	34,15	43,62	33,3	10,32
7/8”	22,2	34,1	37,3	43,62	33,3	10,32
1”	25,4	38,1	40,5	50,02	39,7	10,32
1 1/8”	28,5	41,3	47,63	53,29	41,3	11,99
1 1/4”	31,7	46	50,8	53,29	41,3	11,99
1 3/8”	34,9	47,6	53,98	54,89	42,9	11,99
1 1/2”	38,1	50,8	57,15	54,89	42,9	11,99
1 5/8”	41,2	57,2	60,35	62,79	50,8	11,99
1 3/4”	44,4	60,4	63,5	62,79	50,8	11,99
1 7/8”	47,6	63,5	66,7	65,99	54	11,99
2 ”	50,8	66,7	69,85	65,99	54	11,99
2 1/8”	53,9	71,4	73,15	73,8	60,3	13,5
2 1/4”	57,1	74,6	79,4	73,8	60,3	13,5
2 3/8”	60,3	78,3	79,4	77	63,5	13,5
2 1/2”	63,5	81	82,5	77	63,5	13,5
2 5/8”	66,6	85,7	92,1	85,8	69,9	15,9
2 3/4”	69,8	88,9	85,52	85,8	69,9	15,9
2 7/8”	73	92,1	98,45	88,9	73	15,9
3”	76,2	95,3	101,65	88,9	73	15,9

Download the Component Seal Type 10 Spec Sheet
