RB Cartridge Seal – Single

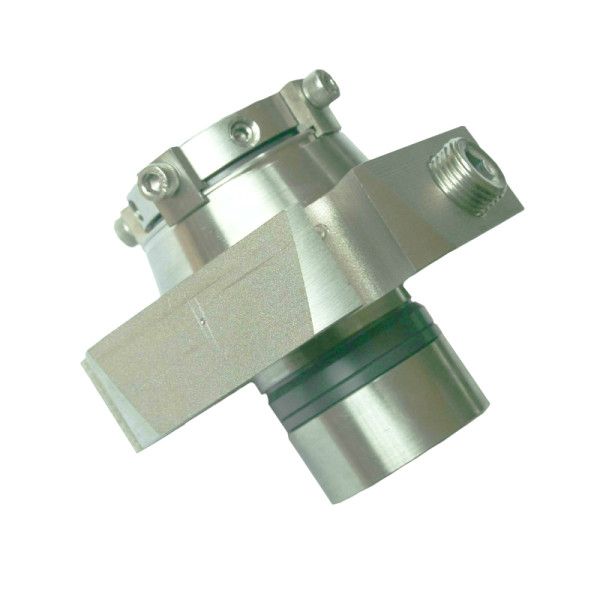

WS Cartridge Seals – Double

Technical Features

Dual cartridge seal
Double balanced
Stationary multiple springs design
Springs isolated from media
Floating faces

Operating Limits

Shaft: 25-100mm ,1″ – 4″
Pressure: 25 Bar
Temperature: -40 °C – 200 °C
Speed: 25 m/s

Materials

Rotary faces: carbon graphite, silicon carbide, tungsten carbide
Stationary seats: silicon carbide, tungsten carbide
O-rings: EPDM, Viton, Nitrile, other on request
Springs: S/S 316, Hastelloy C
Other metal components: S/S 316

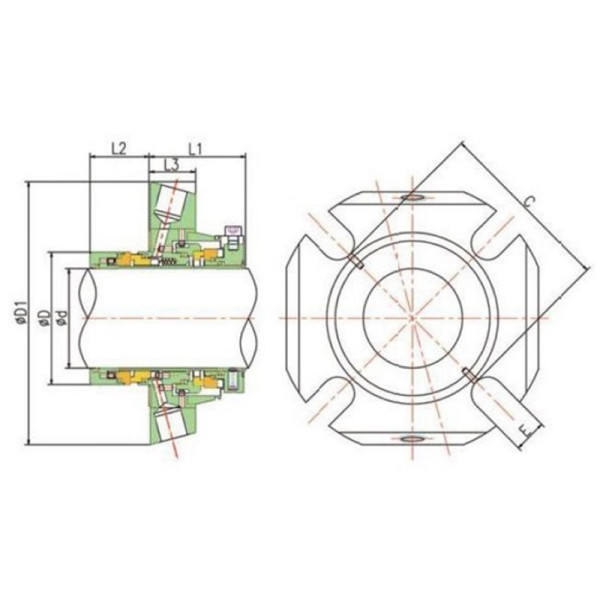

d D D1 L1 L2 L3 C E
25 43 105 53,4 33,1 25,4 62 13,2
28 46 105 53,4 33,1 25,4 62 13,2
30 48 105 53,4 33,1 25,4 65 13,2
32 49,8 108 53,4 33,1 25,4 67 13,2
33 49,8 108 53,4 33,1 25,4 67 13,2
35 53 113 53,4 33,1 25,4 70 13,2
38 56 123 53,4 33,1 25,4 75 14,2
40 58 123 53,4 33,1 25,4 75 14,2
42 60,5 133 53,4 33,1 25,4 80 14,2
43 60,5 133 53,4 33,1 25,4 80 14,2
45 62,5 138 53,4 33,1 25,4 81 14,2
48 65,6 138 53,4 33,1 25,4 84 14,2
50 68 148 53,4 33,1 25,4 87 14,2
53 72 148 53,4 33,1 25,4 97 18
55 73 148 53,4 33,1 25,4 90 18
60 78 157 53,4 33,1 25,4 102 18
65 84,8 163 53,4 33,1 25,4 109 18
70 93 178 53,4 33,1 25,4 118 18
75 100 190 63,9 44,1 28 129 18
80 106,4 195 63,9 44,1 28 135 18
85 109,5 198 63,9 44,1 28 139 22
90 115,9 205 63,9 44,1 28 145 22
95 119,1 208 63,9 44,1 28 148 22
100 125,4 218 63,9 44,1 28 154 22
d D D1 L1 L2 L3 C E
1 1,693 4,134 2,102 1,303 1 2,44 0,52
1,125 1,811 4,134 2,102 1,303 1 2,44 0,52
1,25 1,96 4,33 2,102 1,303 1 2,64 0,52
1,375 2,086 4,449 2,102 1,303 1 2,75 0,52
1,5 2,2 4,842 2,102 1,303 1 2,95 0,52
1,625 2,34 4,842 2,102 1,303 1 3,03 0,599
1,75 2,46 5,433 2,102 1,303 1 3,19 0,599
1,875 2,582 5,433 2,102 1,303 1 3,19 0,599
2 2,677 5,827 2,102 1,303 1 3,43 0,599
2,125 2,834 5,827 2,102 1,303 1 3,82 0,709
2,25 2,96 6,181 2,102 1,303 1 3,94 0,709
2,375 3,07 6,181 2,102 1,303 1 4,02 0,709
2,5 3,212 6,417 2,102 1,303 1 4,17 0,709
2,625 3,338 6,417 2,102 1,303 1 4,29 0,709
2,75 3,66 7,008 2,102 1,303 1 4,65 0,709
2,875 3,811 7,283 2,102 1,303 1 4,96 0,709
3 3,937 7,48 2,516 1,736 1,102 5,079 0,709
3,125 4,063 7,677 2,516 1,736 1,102 5,197 0,709
3,25 4,189 7,677 2,516 1,736 1,102 5,315 0,709
3,375 4,311 7,795 2,516 1,736 1,102 5,472 0,866
3,5 4,437 7,795 2,516 1,736 1,102 5,591 0,866
3,625 4,563 8,071 2,516 1,736 1,102 5,709 0,866
3,75 4,689 8,189 2,516 1,736 1,102 5,827 0,866
4 4,937 8,583 2,516 1,736 1,102 6,063 0,866
